鈑金折圓弧加工注意事項

摘要：圓弧加工：圓弧加工可分為普通刀具加工或圓弧刀具加工（R模和圓棒刀）。普通刀折圓弧，需要折彎幾刀甚至幾十刀，折彎圓弧大小範圍受刀具限製。在R模折圓弧時，首先要注意按選模標準選

鈑金折圓弧加工：圓弧加工可分為普通刀具加工或圓弧刀具加工（R模和圓棒刀）。

1、普通刀折圓弧

選擇0.2R普通上模和按選模標準選擇下模，通過計算得出圓弧長度，根據圓弧長度和料厚算出幾刀完成圓弧，在根據圓弧角度和所折刀數計算出每折的折彎角度，然後進行折彎。但由於形成圓弧過程是折彎幾刀甚至幾十刀所形成，所以折彎圓弧的大小範圍受刀具限製。

一般加工範圍為：

1）成形90度圓弧：大於R12以上圓弧成形；

2）成形120度以上圓弧：能加工大於刀具極限的所有R圓弧。

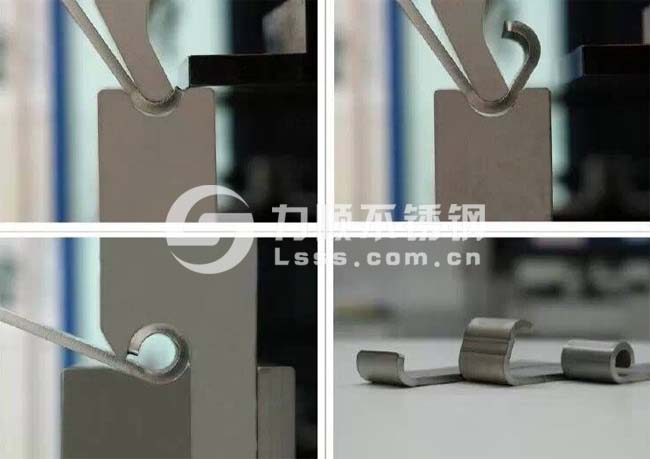

折圓弧

2、R模折圓弧（圓棒和圓弧刀折圓弧）

選擇刀具時要根據加工方式而定，如選擇V槽寬要根據進刀量來定。

根據刀具固有的R角成形圓弧R角。在選擇模具時，如果成形小於R12圓弧，可選擇加工規格大小的上下模一次成形。因R模是標準模具，R規格大小有限，所以加工圓弧規格大小有所限製。

如果加工R不在標準模具規格之內，可采用在R模外圍加料增加 R。如果成形大於R12圓弧也需要分幾刀成形，加工條件和普通刀折圓弧一樣。

R模折圓弧有一優點剛剛彌補了普通刀折圓弧的缺點，折彎外觀光滑，效果佳，能加工外觀要求嚴格之產品。

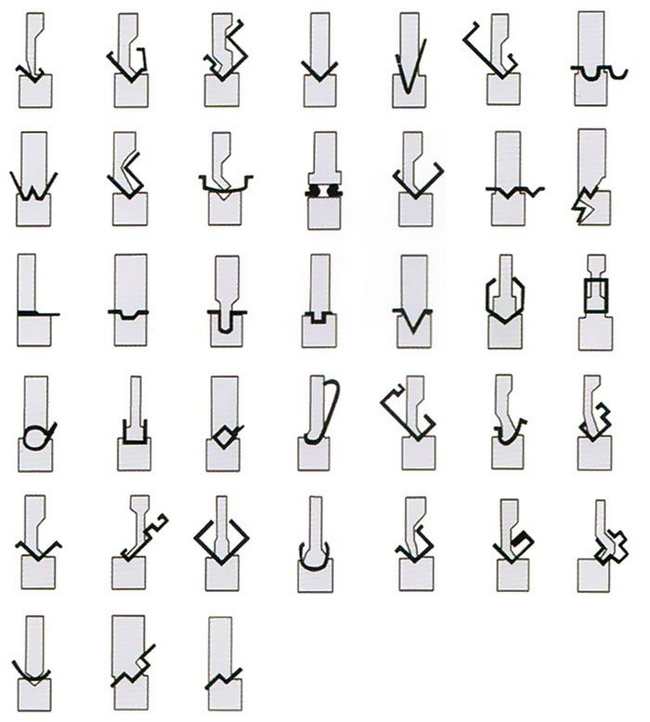

折彎圖

3、加工注意事項

1）在R模折圓弧時，首先要注意按選模標準選模。但在加工90度圓弧時，由於加工鈑金件有反彈，所以在加工下模是90度時，加工90度的圓弧達不到要求，所以在加工的過程中需要用手推，以保證加工角度。所以在有88度下模的前提下，加工90度圓弧時應首選88度下模。

2）在加工圓弧時，都要求用檢測治具進行檢測，以保證加工外觀尺寸。

3）加工工藝角圓弧時，一般用易模或者手工加工。

4）用R模(圓棒和圓弧刀) 折圓弧選擇下模V槽寬度標準。

Ⅰ折彎90度圓弧選擇下模V槽寬度為：V>2(R+T)；

Ⅱ折彎135度圓弧選擇下模V槽寬度為：V>1.5(R+T)。
