不鏽鋼(gāng)通常是指在大氣、水、酸、堿和鹽等溶液或其他腐蝕介(jiè)質中(zhōng),具有(yǒu)良好化學穩定(dìng)性的合金鋼。
根據行業(yè)通用方法,按金相組織劃分,可將不鏽鋼分為5類(lèi):鐵素體(tǐ)不鏽鋼、馬氏體不鏽鋼、奧氏體不鏽鋼、奧氏體-鐵素體雙相不鏽鋼、沉澱硬化不鏽鋼。
不(bú)鏽(xiù)鋼不僅具有(yǒu)良好的耐腐蝕性、氧化性能,通常還具有優異的力學性(xìng)能(如強度、韌性)、物理性能(磁性能、彈性)和工藝性(xìng)能(鑄造、壓力加工、熱處理、焊接(jiē)),因(yīn)而在能(néng)源化(huà)工、機械、輕工等行業得到廣泛應用(yòng)。午夜福利视频不鏽鋼分(fèn)別就不同金相(xiàng)組織的特征(zhēng)及表現整理如下。
1. 各類不鏽鋼(gāng)的金相組(zǔ)織
1.1 鐵素體不鏽鋼
基體以體(tǐ)心立方晶體結(jié)構的鐵素體組織(α相)為主,有磁性,一般不(bú)能通過熱處理硬(yìng)化,但冷加工使其輕微強化的不鏽鋼。含(hán)Cr:11~30%(了解:不鏽鋼材質中的字母符號含義),尚可含少量的Mo、Nb、Ti,基本上不含Ni,強度較(jiào)高,耐氯化物應力腐蝕、點蝕、縫隙腐蝕等性能(néng)優良,但對晶界腐(fǔ)蝕敏感,低溫韌性(xìng)較差。
主要鋼號有06Cr13Al、10Cr17、10Cr17Mo、008Cr27Mo、008Cr30Mo2等。這類鋼經900℃保溫並空冷後顯微組織為:鐵素體級沿軋製方向分布的碳化物;經1200℃加熱並水淬後的顯(xiǎn)微組織(zhī)為(wéi)δ鐵素(sù)體+低碳(tàn)馬氏體。

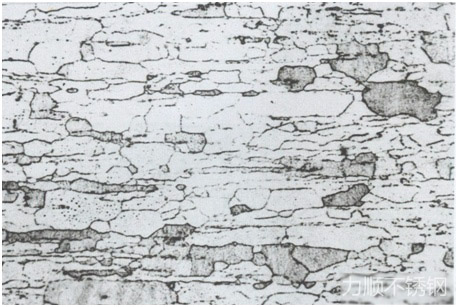

圖1. 1Cr17鋼加熱到900℃後(hòu)空冷的(de)組織為鐵素體+沿軋製方向分布碳化(huà)物

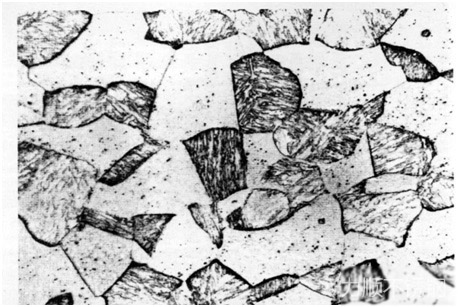

圖2. 1Cr17鋼淬火後組織為鐵素體+低(dī)碳馬氏體
1.2 馬氏體不鏽鋼(gāng)
基(jī)體為馬氏體組織,有磁(cí)性,通過熱處(chù)理可調整其力學性能的不鏽鋼。馬氏體不鏽鋼在高(gāo)溫狀態的組織為奧氏體,經過淬火後,奧氏體轉變(biàn)為馬氏體,故稱其為馬氏體不(bú)鏽鋼。
馬氏體不鏽鋼常見鋼號有12Cr12,20Cr13,30Cr13,40Cr13等(了解:1Cr13, 2Cr13, 3Cr13, 4Cr13有什麽區別?),它們含碳量(liàng)較高,淬火後(hòu)得到馬氏體組織;有較(jiào)高的強度、硬(yìng)度、耐磨性;通過熱處理可(kě)得到所要求(qiú)的性能;切削加(jiā)工性能較好。焊接性能差。

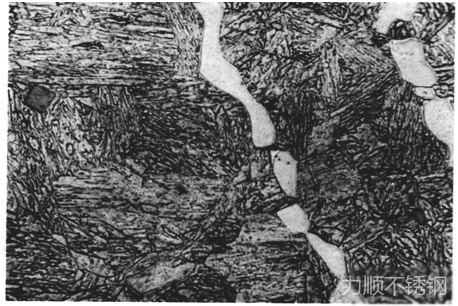

圖3. 10Cr13淬火溫度:1000℃ ~1050℃,組織為馬氏體+少量δ鐵素體

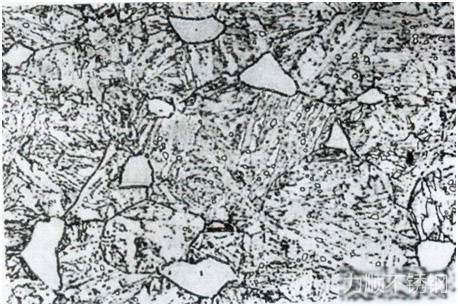

圖(tú)4. 10Cr13,650 ℃回火,組織(zhī)為回火索氏(shì)體+鐵素體(tǐ)
1.3 奧氏體不鏽鋼
基體以麵心立方晶體(tǐ)結構的奧氏(shì)體組織(γ相)為(wéi)主,無磁性,主要通過冷加工使其強化的不(bú)鏽鋼(gāng)。奧氏體不鏽鋼一般(bān)含Cr(16%~25%)、Ni(7%~20%),適(shì)當熱(rè)處理後,室(shì)溫下為單一的A組(zǔ)織。
常見的鋼號(hào)有304(18-8),316、06Cr19Ni10、06Cr18Ni11Ti等(了(le)解:06Cr19Ni10中的數字含義是什麽(me)?),有良好的塑性(xìng)、韌(rèn)性和耐蝕性,應用廣泛(fàn)。

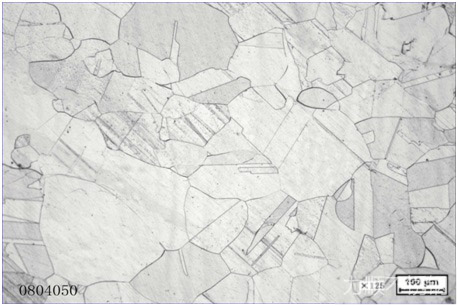

圖5. 304,組織為單一的奧氏體
1.4 奧氏體-鐵素(sù)體雙相不鏽鋼
基體兼有奧氏體和鐵素體兩相(xiàng)組(zǔ)織,有磁性,可通(tōng)過冷加工使其強化(huà)的不鏽鋼(gāng)。(了解:雙相不鏽鋼特性、發展曆史)
典型鋼種有022Cr22Ni5Mo3N,022Cr26Ni7Mo3N等。國家標(biāo)準(zhǔn)中對其(qí)金相(xiàng)含量檢驗的方(fāng)法有GB/T 13305-2008[2]《不鏽鋼中α-相麵(miàn)積含量金相測定法》。

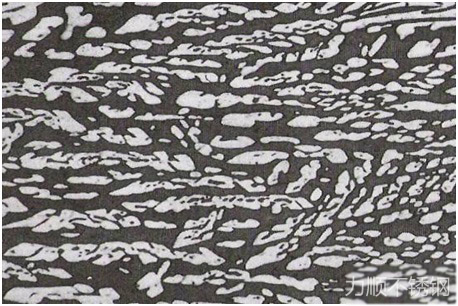

圖6. 鐵氰化鉀、氫氧化鉀水溶液侵蝕,組織為(wéi)白色的奧氏體
和灰黑色(實為棕色)的鐵素體,鐵素體的體積分數約占50%
1.5 沉澱硬(yìng)化不鏽鋼
基體為奧氏體或馬氏體組織,並能通過沉澱硬化(又稱(chēng)時效硬化)使其強化(huà)的不鏽鋼。沉澱硬化不鏽鋼固溶後為馬氏(shì)體或半奧氏體組織,zui終沉澱析出馬氏體組織,有很高的強度,耐均勻腐蝕能力優於馬氏體型鋼,成型和焊接性能良好。
典型鋼種有(yǒu)05Cr17Ni4Cu4Nb、07Cr17Ni7Al、05Cr15Ni7Mo2Al等。

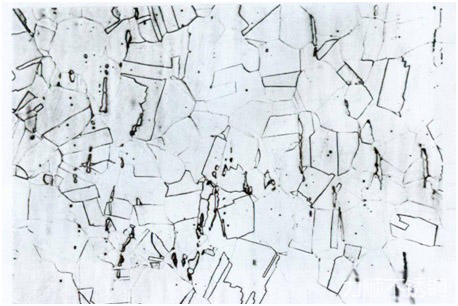

圖7. 基本成分為(wéi)Cr:14~17%,Ni≤7%及少(shǎo)量
鉬、鋁、銅等, 固溶處(chù)理後組織為奧氏體+少量鐵素體
2. 不鏽鋼的金(jīn)相檢驗
2.1 不鏽鋼的低倍組織及(jí)缺陷的試驗方法
可以根據GB/T 226-1991[3]《鋼的低倍組織及缺陷(xiàn)酸蝕試驗法》進行。浸濕一般用熱蝕(shí)法,即將試樣(yàng)在HCl水溶液中浸泡,然後在(zài)流(liú)水中用刷子洗刷幹淨表麵的腐蝕產物(wù)。此外還可采用HNO3和HF水溶液或HCl和HNO3水溶液中熱蝕。
低倍組(zǔ)織的評定可(kě)以參照(zhào)GB/T 1979-2001[4] 《結構鋼低倍組織缺陷評級圖》標準進行。另(lìng)外標準GB/T1220-2007《不鏽鋼棒》中規定,鋼棒的橫截麵酸浸低倍或斷口試樣上不得有肉眼可見(jiàn)的縮孔、氣泡、裂(liè)紋、夾雜、翻皮及(jí)白點。對較高級鋼棒,其一般疏鬆、中心(xīn)疏鬆、偏析均(jun1)不得超過二級;對(duì)普通鋼棒,其上述級別均不得超過三級(jí)。
2.2 不鏽鋼中的非金屬夾雜物的評級
可按照GB/T 10561-2005[5]《鋼中非金屬夾雜物含量(liàng)的(de)測定方法》進行檢驗。
2.3 奧氏體(tǐ)鋼的晶粒度檢驗
可按照GB/T 6394-2002[6]《金屬平均晶粒度(dù)測定方法》 進行檢驗和評級。
2.4 不鏽鋼的耐腐蝕性能
可按照GB/T4334-2008[7]《金屬(shǔ)和(hé)合金的腐(fǔ)蝕 不鏽鋼晶間腐蝕試驗方(fāng)法》進(jìn)行試驗和評級。

圖8. 12Cr18Ni9鋼1050℃固溶;王水甘油溶液侵蝕;均勻等軸的A組織,晶內有孿晶
圖9. 12Cr18Ni9鋼1050℃固溶+650℃敏化;10%草酸水溶液電解(jiě),硫酸硫酸銅腐蝕傾向試驗發現沿晶(jīng)腐蝕
隨著不鏽鋼的應用越來越廣泛,通過金(jīn)相檢驗等手段,來判(pàn)定不鏽鋼的工藝性能、力學性能、耐腐蝕性能等能否滿足應用要求(查看:不鏽鋼力學性能國家標準),已經變得越來越重要。
參考文獻:
[1] GB/T 13304.2-2008《鋼的分類》
[2] GB/T 13305-2008《不鏽鋼中α-相麵積含量金相測定法》
[3] GB/T 226-1991《鋼的(de)低倍組織及缺陷酸蝕試驗法》
[4] GB/T 1979-2001 《結構(gòu)鋼低倍組織缺(quē)陷評(píng)級圖》
[5] GB/T 10561-2005《鋼(gāng)中非金屬(shǔ)夾雜物含量的測定方法》
[6] GB/T 6394-2002《金屬平(píng)均晶粒度測定方法(fǎ)》
[7] GB/T4334-2008《金屬和合金的腐蝕 不鏽鋼晶間腐(fǔ)蝕試驗方法》
【擴展閱(yuè)讀】
GB/T713.7不(bú)鏽鋼壓容板厚度允許偏差(chà)
午夜福利视频不鏽鋼,不(bú)鏽鋼(gāng)倉儲、加工、配送
固話:0510-6689 2161
手機:188 6160 5033
關鍵詞:不鏽鋼,金相組織,不鏽(xiù)鋼分類
