430和304不鏽鋼哪個好？

摘要：430和304不鏽鋼哪個好（hǎo），430和304不鏽鋼有什麽區別？430不鏽鋼和（hé）304的區別主要（yào）在鎳含量方麵:430鎳含（hán）量小於0.75%，304鎳含量大於8%。塑性/韌性方麵，430不鏽鋼和304區別較大。430不（bú）鏽（xiù）鋼和304不鏽鋼

一、430和304不鏽（xiù）鋼（gāng）成分對照（zhào）表

430不（bú）鏽鋼是美標不鏽鋼材料牌號，為低碳高鉻（gè）鐵素體鋼，屬於400係不鏽鋼之（zhī）一種。

304不鏽鋼（gāng）同（tóng）樣是美標不鏽鋼材（cái）料牌號（hào），為鉻鎳奧氏（shì）體鋼，是300係不鏽鋼常（cháng）見鋼種。

根據美國標準《ASTM A240/A240M-15a 壓力容器及一般用途用鉻和鉻（gè）鎳不鏽鋼板、薄板和帶材的（de）規範（fàn）標準》，430不鏽鋼碳含量應小於0.12%，鉻（gè）含量應在（zài）16-18%之（zhī）間，鎳含量小於0.75%。

430不鏽鋼和（hé）304的區別，主要在鎳含量方麵。這兩種材質元素含量的區別（bié），詳見430和304不鏽鋼化學成分對照表：

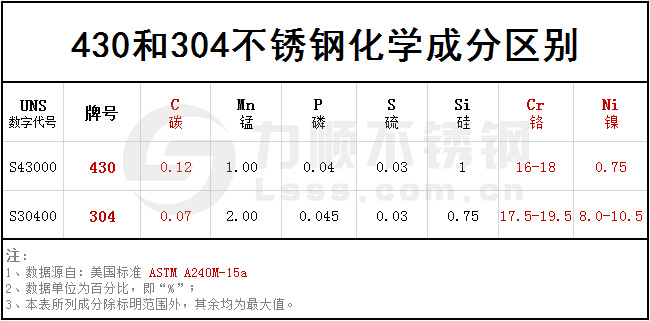

不鏽鋼430和304化學成分對照表

二、430和304不鏽鋼哪個好，有（yǒu）什麽區別？

430不鏽鋼為鐵素體（tǐ）不（bú）鏽鋼，可（kě）通過冷加工（gōng）使其輕微強化（huà），但低溫韌性較差（chà），一般也不能通過熱處理硬化。參（cān）考：不鏽鋼金相組織及標準介紹，了解其金相（xiàng）組織特征。

304不鏽鋼（gāng）具有良好（hǎo）的塑性和韌（rèn）性，在室溫或稍高溫度（dù）下（xià）變（biàn）形（xíng）會（huì）使強（qiáng）度提（tí）高，而降低延伸率。退（tuì）火後的奧氏體不鏽鋼（如304不鏽鋼）保持了高衝擊（jī）阻力，即使在（zài）深冷溫度下，這種（zhǒng）性能和其低溫強度、可加工性相結合，使其能（néng）運送液態天然氣，或用於其它深冷溫度環境。

屈服強（qiáng）度、抗拉（lā）強度、伸長率、硬度是衡量不鏽鋼材料（liào）力學性能的四種參數指標。

通過（guò）對比，我們（men）可知430和304不（bú）鏽鋼哪個好：抗拉強（qiáng）度、伸長率、硬度方麵，430和304不鏽鋼區別較大，詳見304和430不鏽鋼力學性能對照表：

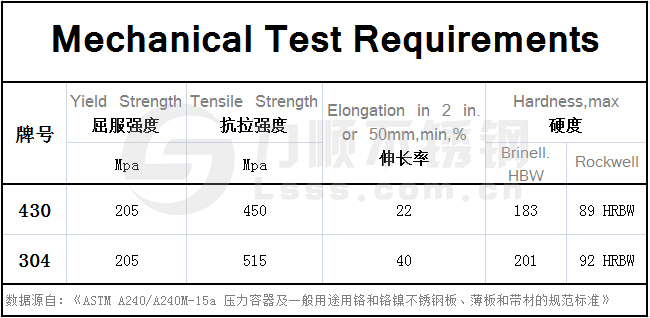

430不鏽鋼和304的區別，在力學性能方麵（miàn）

【相關資料】

430不鏽（xiù）鋼一般性（xìng）能

430不鏽鋼為低C鐵素體不鏽鋼，其在輕度（dù）腐蝕環境或大氣中（zhōng）的耐蝕性，與一些含Ni（鎳元素）不鏽鋼（gāng）相近，並在（zài）高溫下有抗氧化（huà）性。430鋼種有延性，不易加工硬化，並且可用很多輥軋成形，或低拉伸彎曲方法以（yǐ）及較常用的拉拔和彎曲（qǔ）工（gōng）藝成形。

430不鏽（xiù）鋼結構

當溫（wēn）度低於約1650°F（約899攝氏度（dù））時，這些合金是帶（dài）有無規則球形碳（tàn）化物擴散的鐵素體（tǐ）。當加熱至1650°F以上，在晶界和晶粒內會形成少量奧氏體。這些奧氏體轉變成馬氏體還是鐵（tiě）素體和碳化物，要取決於冷卻速（sù）率。可能會（huì）在（zài）焊接區和母（mǔ）金屬的熱影響區（qū）發（fā）現馬氏體，其經（jīng）過退火會（huì）轉變成鐵素體和（hé）碳化物。
